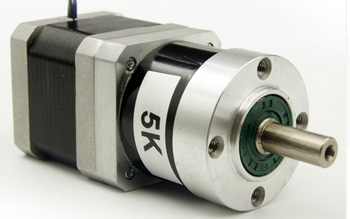

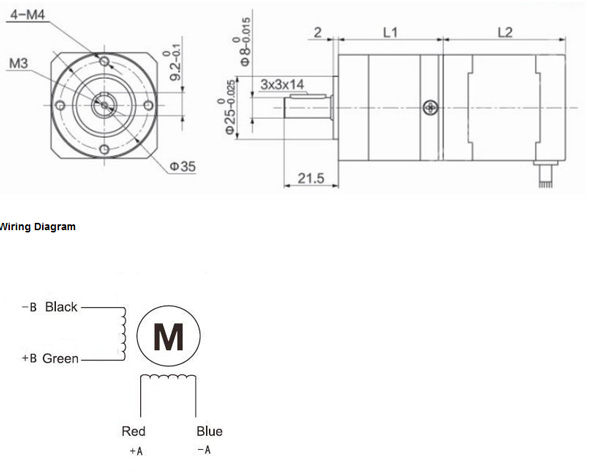

Nema 17 koračni motor dužena 60mm sa planetarnom getribom
omjer 1:5 + driver
Moguči prijenosni omjeri:
1:4 1:5 1:10 1:16 1:20 1:25 1:40 1:50 1:100
cijena: 2.500,00 kn +pdv
Koračni motor
specifikacija:
Model |
Korak kut (°) |
Dužina motora L2(mm) |
Struja (A) |
Otpor (Ω) |
Induktivitet (mH) |
Sila
držanja (N.m) |
Broj
žica |
Inercija rotora
(g.cm2) |
Težina |
42HB33 |
1.8 |
33 |
0.95 |
4.2 |
2.5 |
0.16 |
4 |
35 |
0.22 |
42HB38 |
38 |
1.2 |
3.3 |
3.2 |
0.26 |
4 |
54 |
0.28 |
42HB47 |
47 |
1.2 |
3.3 |
2.8 |
0.32 |
4 |
68 |
0.35 |
42HB60 |
|
60 |
1.2 |
6.0 |
7.0 |
0.56 |
4 |
102 |
Planetarna getriba
specifikacija:
Technički
podaci |
1 stupanj |
2 stupanj |
Prijenosni omjer |
4, 5, 7, 9, 10 |
16, 20, 25, 28, 35, 36, 40, 45, 49, 50, 63, 70, 81, 90, 100 |
Duljina L1: |
mm |
42 |
52 |
Sila: |
Nm |
3.5 |
15 |
Max sila: |
Nm |
6 |
25 |
Efikasnost: |
% |
95 |
90 |
Backlash: |
arcmin |
≤15 |
≤25 |
Težina: |
KG |
0.4 |
0.6 |
Ulazna
brzina: |
rpm |
3000 |
3000 |
Max brzina: |
rpm |
5000 |
5000 |
Protect class: |
IP |
65 |
65 |
Podmazivanje: |
|
ne treba |
ne treba |
Buka: |
dB |
≤45 |
≤45 |
Životni
vijek : |
h |
~20000 |
~20000 |
Nema 23 koračni motor 115mm(sila držanja 2Nm), sa planetarnom getribom prijenosni omjer 1:5
+ driver
Cijena:
2.600,00 kn+pdv
Isporučuju se
prema želji prijenosni omjeri:
1:4 1:5 1:7 1:9 1:10 1:16 1:20 1:25 1:28 1:35 1:36
1:40 1:45 1:50 1:63 1:70 1:90 1:100

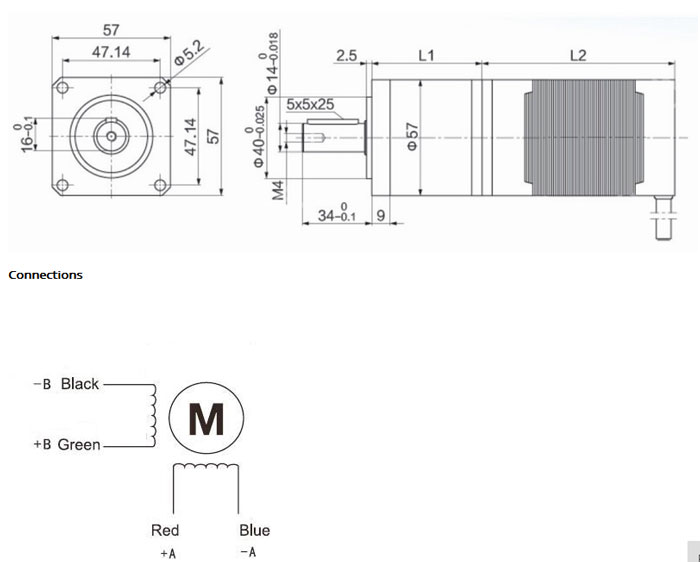

Mehaničke dimenzije:

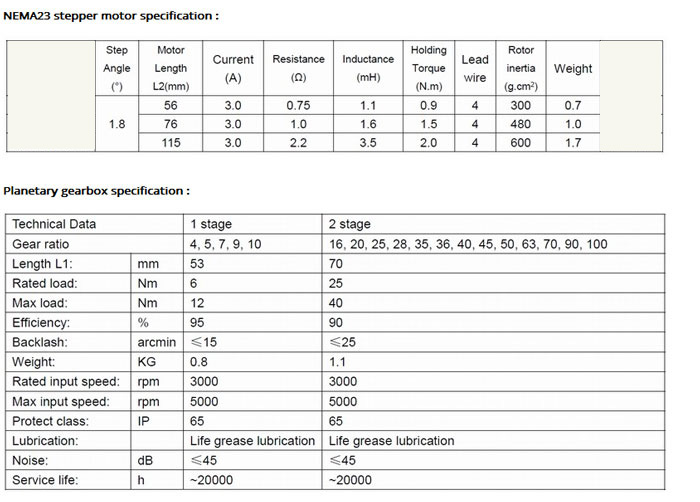

Karakteristike koračnog motora i mehaničkog prijenosa:

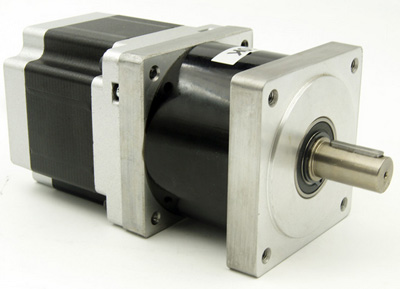

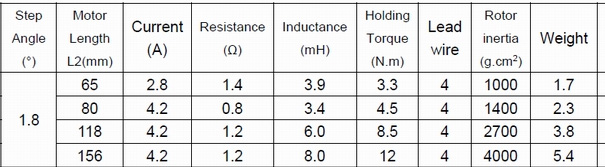

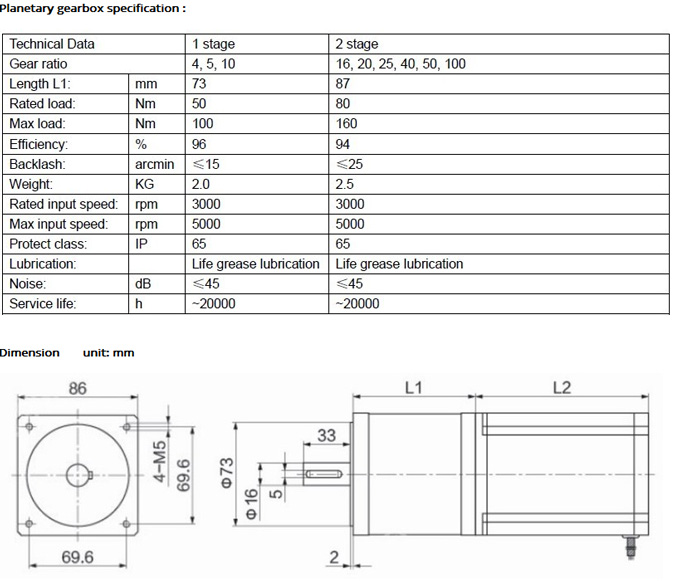

Nema 34 sa planetarnom getribom
Cijena : motor nema 34- 4,5N.m ,getriba
prijenosni omjer 1:5 + driver
4.200,00 kn +pdv
|
